Пульт управления и индикации Яхонт-ПУИ предназначен для обеспечения взаимосвязи между приборами пожарной автоматики производства ООО «Спецприбор», осуществления непрерывного контроля и централизованной индикации состояния приборов и управления их работой в автоматическом и ручном режиме, а также для передачи информации на регистрирующие и контролирующие системы высшего уровня.
-
Пульт объединяет приборы в сеть при помощи интерфейса RS485 по двухпроводной линии. К пульту можно подключить до 32-х различных приборов с максимальным суммарным количеством контролируемых зон - 512, в составе которых может быть до 32-х зон автоматического управления.
Под приборами подразумеваются любые изделия пожарной автоматики производства ООО «Спецприбор» (ППКОП, ППУ, оповещатели, модули, устройства и т.д.), имеющие функцию обмена по интерфейсу RS485 по протоколу MODBUS.

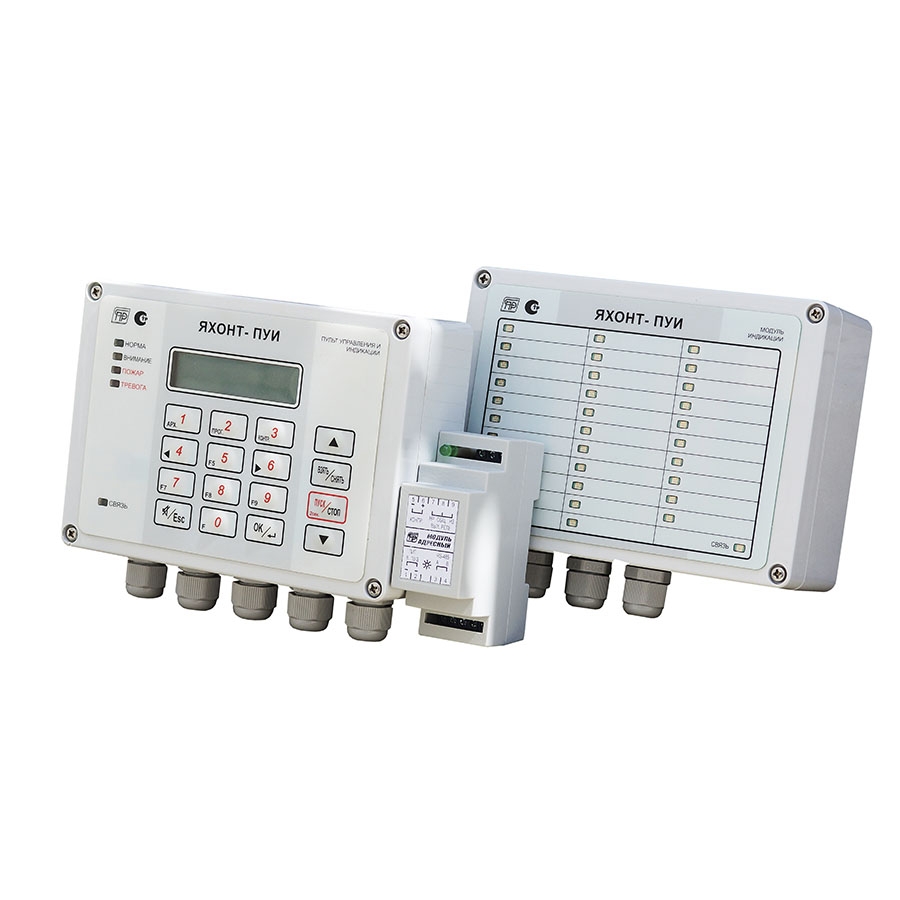

Пульт управления и индикации «Яхонт-ПУИ» является составным блочно-модульным изделием. В его состав кроме основного модуля (непосредственно пульта) могут входить следующие дополнительные (необязательные) модули: модуль индикации и модуль адресный.
Условное наименование Обозначение Назначение Пульт «Яхонт-ПУИ» СПР.425533.001 Индикация текущих событий, управление приборами в сети, ведение архива событий Модуль индикации* СПР.425533.004 Индивидуальная индикация состояния каждой контролируемой зоны Модуль адресный СПР.425413.005 Контроль и управление зоной, не оснащенной интерфейсом RS485 * -примечание: модуль индикации может работать как автономный модуль (без применения «Яхонт-ПУИ»).
Пульт и его модули не имеют средств взрывозащиты и должны устанавливаться вне взрывоопасных зон. Сигнализацию о событиях в зонах и приборах пульт осуществляет информационным жидкокристаллическим индикатором, раздельными светодиодами «РЕЖИМ» различного цвета свечения и звуковой сигнализацией.
Пульт имеет внешний интерфейс RS485 для взаимодействия с другими компонен-тами системы пожаротушения и автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. При этом пульт в системе является ведомым и отвечает на запросы промышленного контроллера.
Сигнализация во внешние цепи осуществляется переключением контактов реле соответствующих выходов, а также передачей информации по внешнему интерфейсу RS485. Для непосредственной связи с персональным компьютером и удобства программирования параметров пульт оснащен интерфейсом USB. Управление пультом и выдача команд для зон и приборов осуществляется при помощи цифровой и функциональной клавиатуры.
МОДУЛЬ ИНДИКАЦИИ обеспечивает одновременное индивидуальное отображение состояния и событий в 32-х различных контролируемых зонах и приборах. Количество отображаемых зон может быть увеличено за счет наращивания количества модулей индикации, подключенных к пульту. Максимальное количество модулей индикации – 10.
МОДУЛЬ АДРЕСНЫЙ позволяет осуществлять контроль и управление зоной, не оснащенной интерфейсом RS485. Контроль зоны осуществляется при помощи шлейфа сигнализации.
Пульт обеспечивает:
- контроль до 32-х различных приборов с максимальным суммарным количеством контролируемых зон – 512;
- световую и звуковую индикацию состояния и событий в контролируемых зонах;
- выдачу команд управления зонами, из них 32 зонами в автоматическом режиме;
- отсчет времени/календаря и ведение архива событий по зонам;
- передачу информации во внешние цепи при помощи релейных выходов: норма, внимание, пожар, тревога, а также по интерфейсу RS485;
- раздельное управления пожарными и охранными оповещателями.
-
Параметр Пульт "Яхонт-ПУИ" Модуль индикации Модуль адресный Температура окружающей среды, °С -10 до +55 Степень защиты корпуса от внешних воздействий (по ГОСТ14254) IP65 IP65 IP20 Диапазон рабочих напряжений на входе питания, В 8,0…30,0 Максимальный потребляемый ток, А, не более 0,15 0,05 0,03 Максимальное рабочее напряжение, коммутируемые выходными контактами, В 60 - 60 Максимальный рабочий ток, коммутируемый выход-ными контактами, А 0,22 (2,7) - 0,22 Масса, кг, не более 0,6 0,5 0,1 Габаритные размеры, мм, не более 175х150х57 175х150х57 95х36х65 -
Наименование Краткое описание Яхонт-ПУИ Индикация текущих событий, управление приборами в сети, ведение архива событий. Интерфейс RS485. Модуль индикации Индивидуальная индикация состояния каждой контролируемой зоны. Интерфейс RS485. Модуль адресный Контроль и управление зоной, не оснащенной интерфейсом RS485.
