Модуль ИРМ (далее модуль, ИРМ) предназначен для преобразования сигналов, предаваемых приборами серии «Яхонт» по интерфейсу RS485, в дискретные релейные сигналы НОРМА и ТРЕВОГА. В частности, модуль применяется в приборах «Яхонт-ППУ» для формирования сигналов, передаваемых на ПЦН.
-
Модуль ИРМ инициирует обмен данными с прибором, к которому он подключен, получает от него информацию о режиме работы и управляет выходными оптореле НОРМА и ТРЕВОГА с нормально разомкнутыми контактами «сухого» типа.
Контакты НОРМА замкнуты в дежурном режиме прибора и при всех тревожных извещениях, и разомкнуты при неисправностях прибора или отсутствии питания.
Контакты ТРЕВОГА замыкаются только при тревожных извещениях и режимах (для «Яхонт-ППУ» в режимах ПОЖАР, ПУСК, КОНЕЦ ПУСКА).

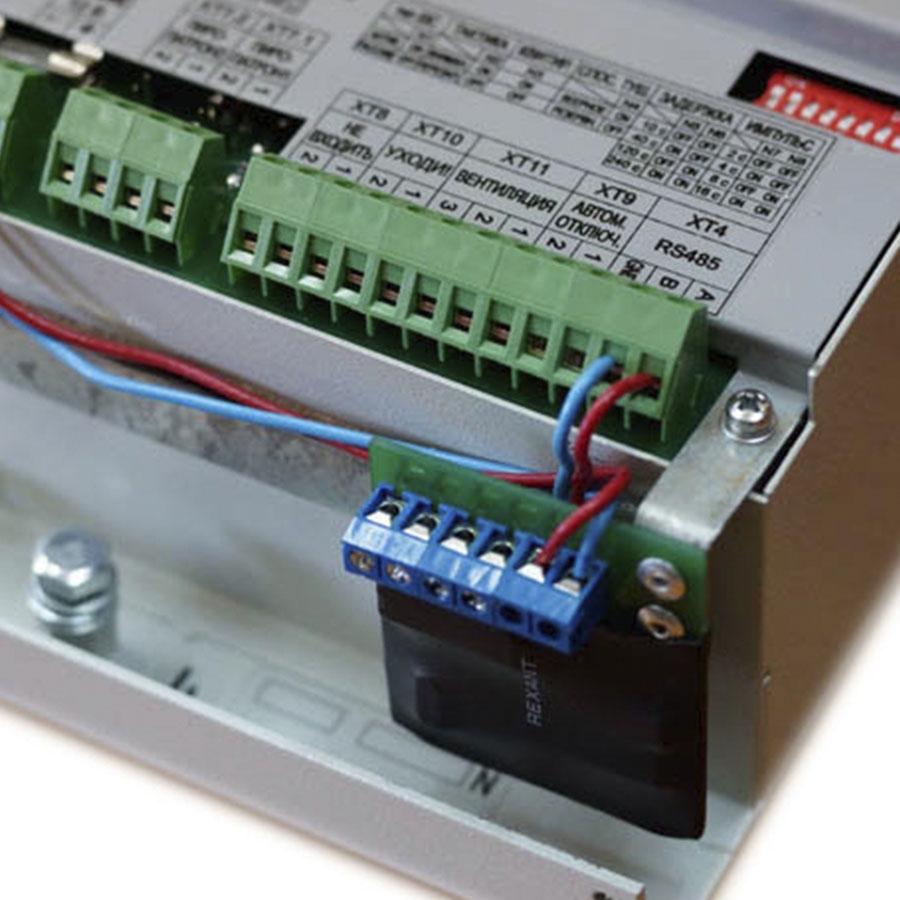

Конструктивно ИРМ представляет плату с радиоэлементами и клеммами, обтянутую термоусадочной изоляционной трубкой. С краю платы ИРМ прикреплен монтажный уголок. Монтируется ИРМ внутри корпуса прибора в кабельном отсеке путем закрепления уголка одним из крепежных винтов платы прибора.
В зависимости от прибора, к которому подключен ИРМ, на плате модуля снизу должны быть удалены (перекушены) перемычки J1…J3 в соответствии с таблицей :
Прибор J1 J2 J3 Яхонт-ППУ-ПК + + + Яхонт-ППУ - + + Яхонт-16И + - + Яхонт-4И + + - Яхонт-1И - - + МИП-И - + - "+" - перемычка имеется
"-" - перемычка удалена
-
Наименование Краткое описание Диапазон рабочих напряжений питания, В 8...15 Потребляемый ток, мА, не более 30 Максимальные коммутируемые рабочие напряжение/ток выходных контактов реле НОРМА и ТРЕВОГА 60В/0,25А Габаритные размеры ВхШхГ, мм, не более 55х45х40 Масса, кг, не более 0,1 -
Наименование Краткое описание ИРМ Интерфейсный релейный модуль, подключается к разъему интерфейса RS-485 прибора Яхонт и образует релейные выходы ПЦН: НОРМА и ТРЕВОГА. Нагрузка реле 60В, 0,25 А.
