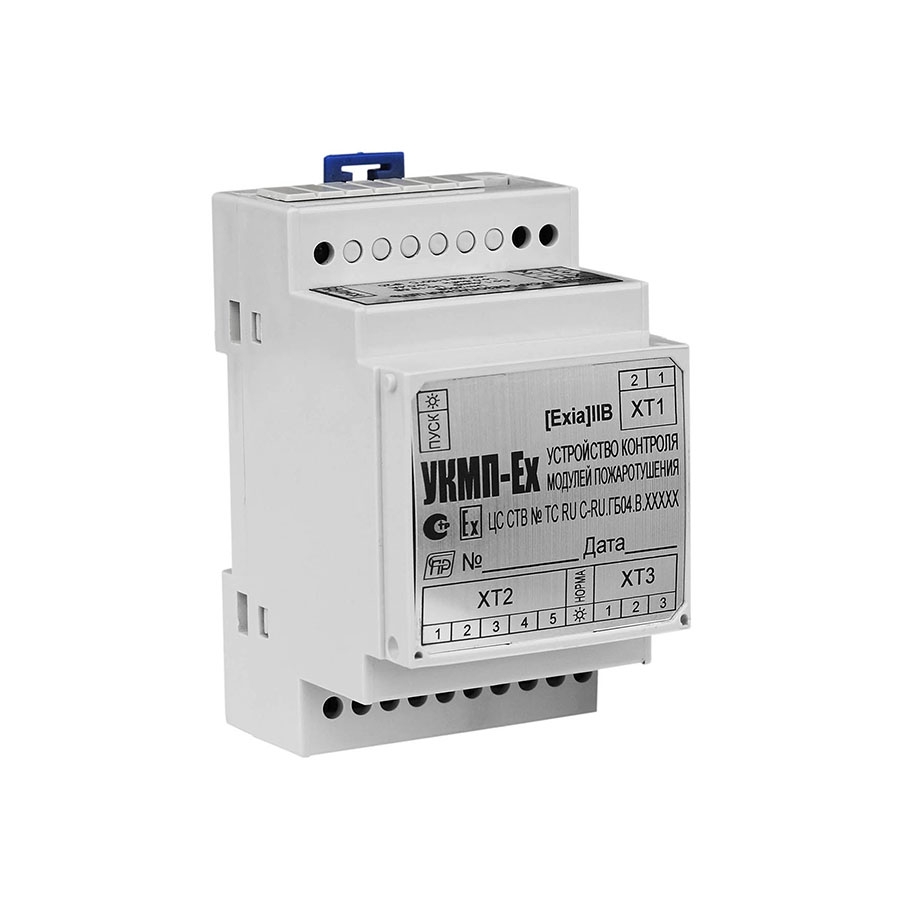

УКМП-Ех - устройство контроля модулей пожаротушения взрывозащищенное

Устройство контроля модулей пожаротушения «УКМП» (далее УКМП, устройство) предназначено для контроля исправности цепи пуска с несколькими модулями пожаротушения (далее МП) (порошковыми, водо-пенными и т.п.) на основе пиротехнических источников холодного газа (ИХГ), и инициации их пуска путем выдачи пускового тока по команде от прибора управления (далее ПУ).

Устройство имеет следующие варианты исполнения:
- УКМП-Ех - Исполнение с искробезопасной цепью пуска для контроля и управления установленными во взрывоопасной зоне МП с видом взрывозащиты «искробезопасная цепь «i»
- УКМП - Общепромышленный вариант исполнения для контроля и управления невзрывозащищенными МП или МП с видом взрывозащиты, подразумевающим подключение к цепям общего назначения (неискробезопасным).
Устройство УКМП-Ех является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска и маркировку взрывозащиты «[Exiа]IIВ», соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон. УКМП имеет световую индикацию работы при помощи зеленого светодиода «НОРМА» и красного светодиода «ПУСК», а также сигнализацию во внешние цепи при помощи реле «НОРМА» с выходным контактами «сухого» типа.

УКМП может находиться в двух режимах - режиме контроля и режиме пуска. Перевод УКМП из режима контроля в режим пуска осуществляется по электрическому сигналу от ПУ. Таким сигналом может быть как замыкание выхода ПУ типа «сухой» контакт, так и выдача ПУ напряжения на линию управления. Исправность цепи управления от «сухого» контакта контролируется самим УКМП. При управлении напряжением и контроле цепи прибором управления УКМП формирует требуемый контрольный ток.

В режиме контроля устройство обеспечивает:
- контроль цепи управления от «сухого» контакта ПУ до УКМП на обрыв и короткое замыкание;
- контроль цепи пуска с несколькими МП на обрыв малым током обратной полярности;
- световую индикацию целостности контролируемых цепей зеленым светодиодом «НОРМА»;
- сигнализацию исправности цепей замыканием выходных контактов «НОРМА».
В режиме пуска устройство обеспечивает:
- выдачу в цепь пуска прямого напряжения для обеспечения пускового тока МП;
- световую индикацию запуска красным светодиодом «ПУСК».
УКМП предназначено для монтажа на стандартную 35 мм DIN-рейку и должно устанавливаться в закрываемом шкафу (стойке). УКМП предназначено для эксплуатации при температуре окружающего воздуха от минус 40°С до плюс 60°С и относительной влажности до 93% при температуре +40°С. Степень защиты от внешних воздействий IP20 по ГОСТ14254.

Особенности:
- одновременный контроль и запуск нескольких параллельно-соединенных модулей
- искробезопасное исполнение
- универсальное управление - от напряжения или "сухого" контакта
- широкий диапазон питающих напряжений
- малый вес и габариты

Параметр	Значение
Вид взрывозащиты	[Exiа]IIВ
Диапазон питающих напряжений, В	10…36
Максимальный потребляемый ток, А, не более (при 12/24В) - в режиме контроля - в режиме пуска	0,08/0,04 0,8/0,4
Максимальное напряжение, В - в режиме контроля (обратной полярности) - в режиме пуска	5 18
Степень защиты оболочкой	IP20
Температура окружающей среды, °С	-40…+60
Масса, кг, не более	0,25
Габаритные размеры, мм, не более	55х100х65

Наименование	Краткое описание
УКМП	Контроль и управление невзрывозащищенными МП или МП с видом взрывозащиты, подразумевающим подключение к цепям общего назначения (неискробезопасным)
УКМП-Ех	Контроль и управление установленными во взрывоопасной зоне МП, [Exiа]IIВ
