Используется для приема сигналов от пожарных извещателей (далее ПИ) и выдачи сигналов управления электрозапускаемой установкой газового (порошкового, аэрозольного) пожаротушения, а также для контроля состояния установки, управления устройствами оповещения (далее УО) и инженерным оборудованием. Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.
-
Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания ПИ в шлейфе сигнализации (далее ШС), либо в ручном режиме - с панели прибора или по сигналу от пультов дистанционного пуска (далее ПДП), установленных на путях эвакуации.

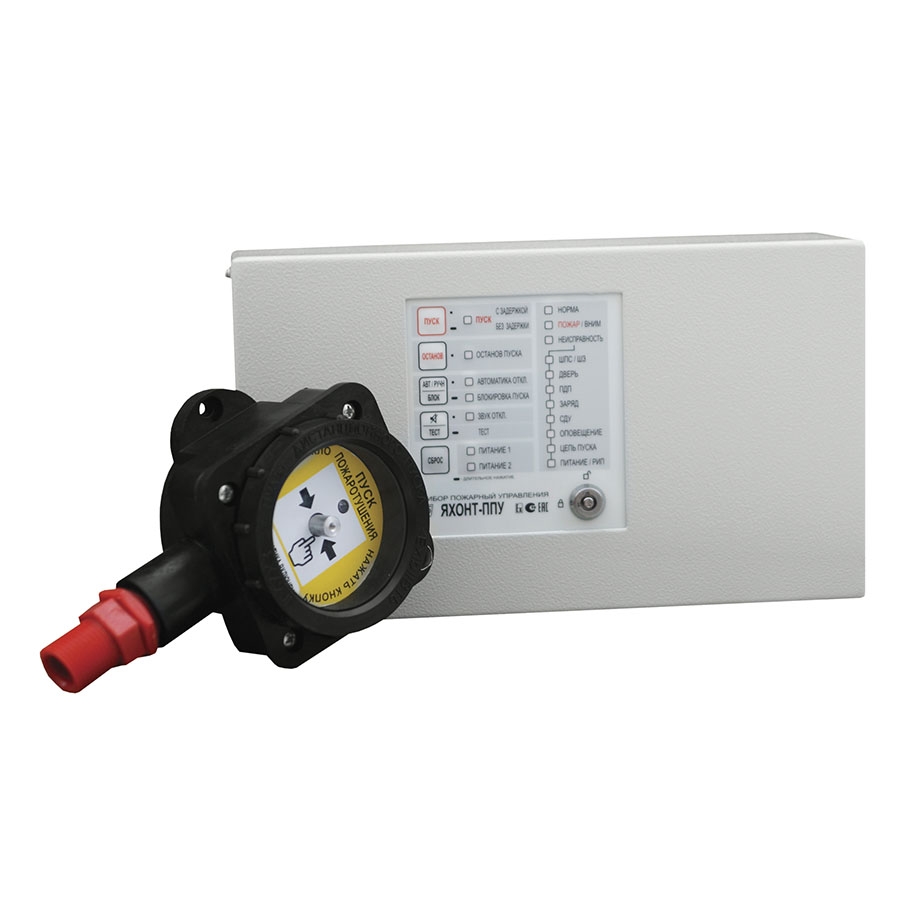

Прибор Яхонт-ППУ-ПК имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIВ, имеет маркировку взрывозащиты [Exiа]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон. Прибор обеспечивает искробезопасность следующих цепей:1) шлейф сигнализации; 2)шлейф дистанционного пуска;3) шлейф контроля дверей.
ППУ-ПК предназначен для использования совместно с взрывозащищенными искробезопасными ПИ: тепловыми ИП101 Гранат, Гранат-МД, ручными ИП535 Гарант, Гарант-М, оповещателями СКОПА, ЗОВ, устройством контроля линии оповещения УКЛО. Допускается работа с другими типами искробезопасных ПИ, параметры которых допускают их включение в ШС прибора, и другими типами оповещателей, предназначенными для эксплуатации во взрывоопасных зонах.
К ППУ-ПК по двухпроводной линии подключаются от 1 до 4-х ПДП, предназначенных для дистанционного контроля режима работы ППУ и дистанционного запуска средств пожаротушения. ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты ExibIIBT6, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2 по ГОСТ Р 52350.10. В искробезопасную цепь контроля дверей могут подключаться серийные пассивные (нетокопотребляющие) охранные извещатели, либо иные датчики положения дверей (кнопки, переключатели и т.п.), разрешенные к применению во взрывоопасных зонах. Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.
Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания ПИ в шлейфе сигнализации (далее ШС), либо в ручном режиме - с панели прибора или по сигналу от пультов дистанционного пуска (далее ПДП), установленных на путях эвакуации.
ППУ-ПК обеспечивает:
- прием сигналов от ручных и автоматических ПИ в ШС;
- запуск пожаротушения в автоматическом режиме при срабатывании ПИ в ШС (по тактике «с вниманием» или «с перезапросом»);
- запуск пожаротушения в ручном режиме с ПДП или с панели прибора;
- отсчет программируемой задержки на пуск средств тушения;
- формирование на основном и дополнительном (резервном) выходах тушения программируемых по длительности импульсов подрыва с ограничением тока на уровне 2А;
- ручной останов процесса пожаротушения с панели прибора;
- ручное включение/отключение автоматического режима с панели прибора с местной световой индикацией, а также с индикацией на ПДП и внешнем табло;
- контроль состояния дверей защищаемого помещения, и отключение режима автоматического пуска при их открытии;
- контроль состояния установки пожаротушения, а именно:
- контроль целостности цепей подрыва пиропатронов;
- контроль массы заряда (или давления) в баллонах с огнетушащим веществом при помощи контактных весов или контактного манометра;
- прием сигнала от сигнализатора давления универсального (СДУ) в побудительном трубопроводе в режиме пуска;
- контроль исправности (на отсутствие обрыва или короткого замыкания) цепи ШС, цепи дистанционного пуска, цепей контроля заряда и СДУ;
- формирование сигналов управления инженерным оборудованием;
- управление устройствами оповещения внутри и снаружи помещения в соответствии с алгоритмом пожаротушения;
- подачу в ручной ПИ сигнала квитирования запуска процесса тушения;
- местную световую и звуковую сигнализацию о режиме работы прибора, о пуске средств пожаротушения, о неисправностях цепей;
- контроль питающего напряжения и сигнализацию неисправности при снижении его уровня ниже допустимого.
- взаимодействие с другими компонентами системы пожаротушения и автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте, через встроенный интерфейс RS485 по протоколу MODBUS.
-
Параметр Значение Маркировка взрывозащиты:
- прибора пожарного управления
- пульта дистанционного пуска
[Exiа]IIB
ExiaIIBT6Рабочий диапазон питающих напряжений на входе прибора, В 10 ...14 Ток, потребляемый прибором в дежурном режиме, мА, не более 250 Напряжение на ШС в дежурном режиме, В 17,0 Ток ограничения в ШС, мА 17,0 Напряжение/ток, коммутируемые вых.контактами ~250В/5А, =30В/5А Уровень ограничения тока выхода «Пиропатрон», А 2 Время предпусковой задержки, сек. 10...240 Длительность импульса тушения, сек. 2...16 Диапазон рабочих температур -40°...+60° Степень защиты оболочки IP20 Габаритные размеры, мм, не более: 255х148х85 Масса, кг, не более: 2,5 -
Наименование Краткое описание Яхонт ППУ-ПК Пульт управления пожаротушением, 1 зона тушения, функции ППКП, авт. \ ручн. режимы, авт. запуск от извещателей в ШС с напряжением 22В, управление оповещением, 2 выхода подрыва пиропатрона 2А, интерфейс RS 485, [ExibIIB]
