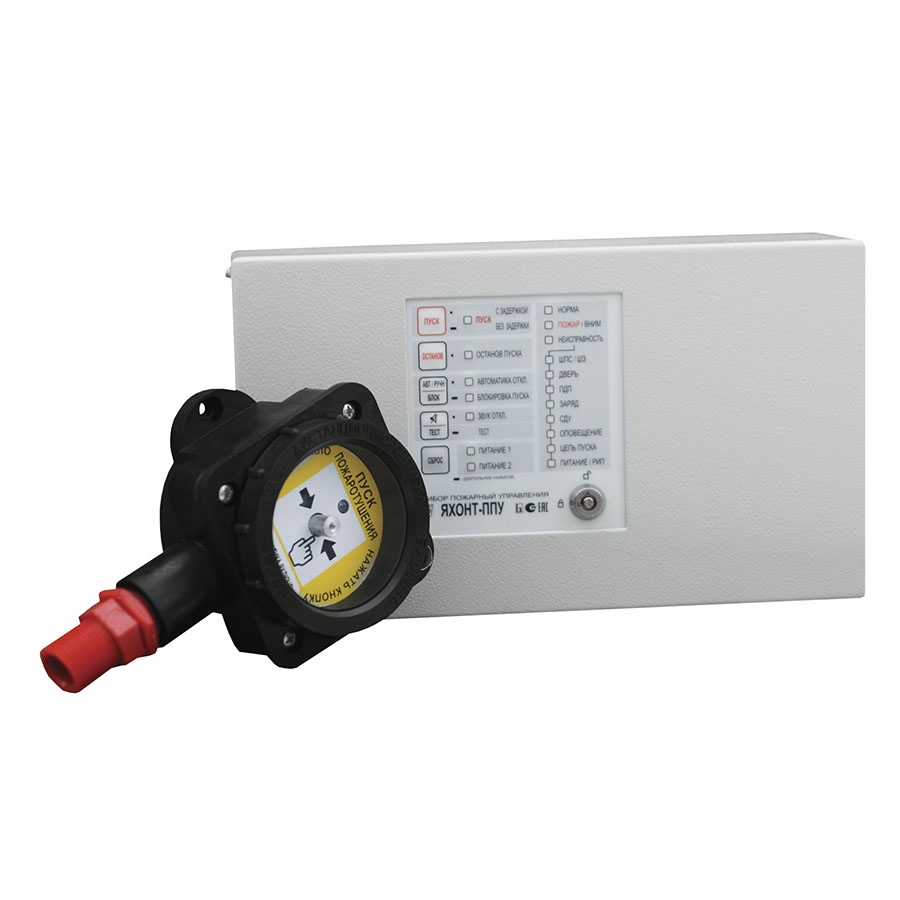

Яхонт ППУ прибор пожарный управления взрывозащищенный

Прибор пожарный управления взрывозащищенный Яхонт-ППУ предназначен для управления электрозапускаемой установкой газового, порошкового или аэрозольного пожаротушения одной взрывоопасной зоны в автоматическом или ручном (дистанционном) режимах.

Прибор Яхонт-ППУ обеспечивает искробезопасность следующих входных электрических цепей.
- шлейфов:
- шлейф дистанционного пуска
- шлейф контроля дверей
Только эти цепи и подключаемое к ним искробезопасное оборудование могут располагаться во взрывоопасной зоне. Остальные цепи, подключаемые к прибору, не являются искробезопасными.

К прибору могут подключаться от одного до четырех пультов дистанционного пуска (ПДП) по двухпроводному искробезопасному шлейфу. ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты ExibIIBT6 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2.

В искробезопасный шлейф контроля дверей могут подключаться серийные пассивные (нетокопотребляющие) охранные извещатели типа ИО 102-26/В, либо иные датчики положения дверей (кнопки, переключатели и т.п.), разрешенные к применению во взрывоопасных зонах.

Параметр	Значение
Маркировка взрывозащиты - прибора пожарного управления - пульта дистанционного пуска	[Exib]IIB ExibIIBТ6
Рабочая температура окружающей среды, °С - прибор пожарный управления - пульт дистанционного пуска - модуль логический - блок усилителя	-40...+60 -55...+70 -40...+60 -40...+60
Максимальное рабочее напряжение, коммутируемое выходными контактами, В - контакты "Газ не входи", "Газ уходи", "Вентиляция" - контакты "Автоматика отключена"	220 60
Максимальный рабочий ток, коммутируемый выходными контактами, А - контакты "Газ не входи", "Газ уходи", "Вентиляция" - контакты "Автоматика отключена"	5 0,25
Габаритные размеры, мм, не более: - прибор пожарный управления - пульт дистанционного пуска - модуль логический - блок реле	255х148х85 168х100х84 150х110х32 150х110х70
Масса, кг, не более: - прибор пожарный управления - пульт дистанционного пуска - модуль логический - блок реле	4 1,2 2 1

Наименование	Краткое описание
Яхонт ППУ	Пульт управления пожаротушением, 1 зона тушения, авт. \ ручн. режимы, управление оповещением, ток подрыва пиропатрона 2А, интерфейс RS 485, [ExibIIB]
МЛ	Модуль логический. Формирует логику тушения 4 зон при помощи 4-х Яхонт ППУ.
БР	Блок реле Предназначен для увеличения подключаемых к ППУ исполнительных устройств. Три независимых группы контактов с током коммутации 10А.
УКП	Устройство контроля пиропатрона
ПДП	Пульт дистанционного пуска (до 4-х к одному ППУ), индикация. ExibIIBT6.
