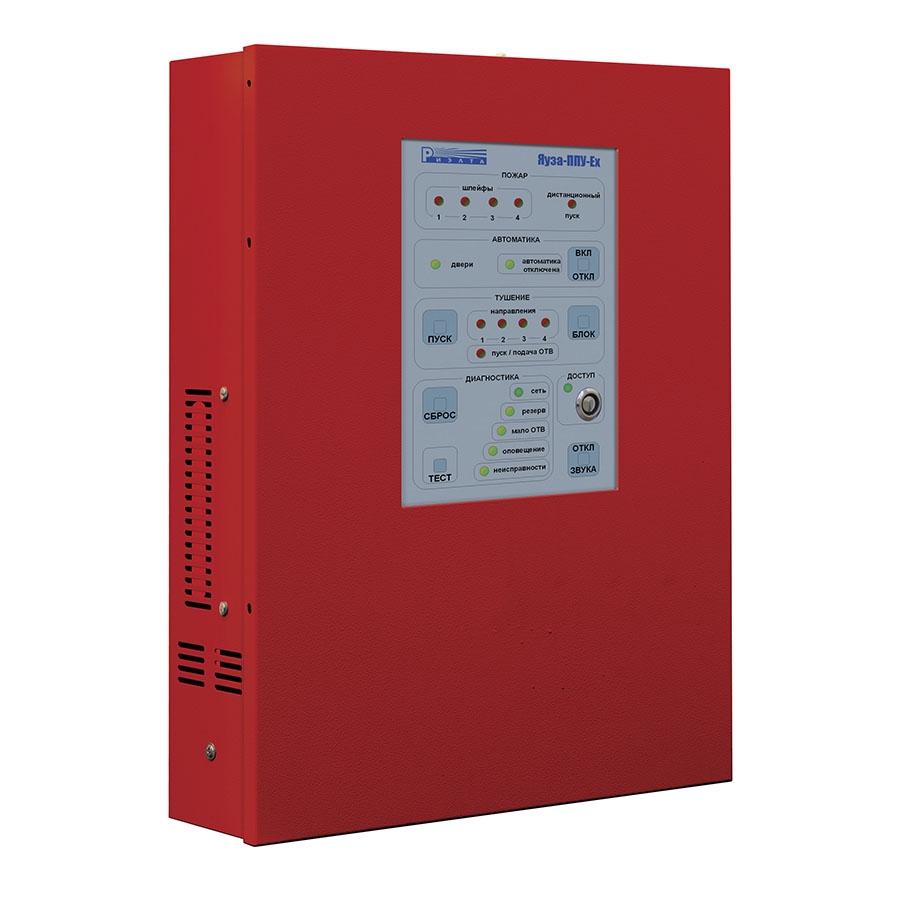

Прибор приемно-контрольный и управления Яуза-ПУ-Ех предназначен для автоном-ной или совместной работы в составе систем противопожарной защиты объектов различ-ного назначения с взрывоопасными зонами.

• Назначение
• Технические характеристики
• Видео
• Варианты исполнения
• Документация

• Яуза-ПУ-Ех соответствует требованиям ТРТС 012/2011 «О безопасности оборудова-ния для работы во взрывоопасных средах», относится к связанному электрооборудова-нию, должен устанавливаться ВНЕ ВЗРЫВООПАСНЫХ зон. Маркировка взрывозащиты - [Ехib]IIB.

  Количество направлений пожаротушения – одно.

  Типы подключаемых установок пожаротушения:

  • модульного тонкораспыленной водой;
  • газового;
  • порошкового;
  • аэрозольного;
  • воднодисперсионного.

  Яуза-ПУ-Ех обеспечивает:

  • прием извещений от автоматических и ручных пожарных извещателей (ПИ), а также пультов дистанционного пуска (ПДП);
  • питание извещателей, имеющих 4-х проводную схему подключения. Выходное на-пряжение искробезопасной линии питания 12В, ток нагрузки не более 100мА. Количество искробезопасных источников электропитания с макс. нагрузочной способностью 100 мА - 2;
  • подключение извещателей с видом взрывозащиты «взрывонепроницаемая оболоч-ка «d» с применением барьеров искрозащиты БИЗ-Ех;
  • квитирование в ШС ручного ПИ;
  • подключение до 5-ти ПДП в ШС дистанционного пуска с квитированием;
  • подключение в ШС контроля дверей защищаемого помещения до 5-ти извещателей с нормальнозамкнутыми контактами;
  • управление средствами искробезопасного и невзрывозащищенного оповещения с контролем линий связи;
  • управление установками дымогазоудаления и другими инженерными системами и исполнительными устройствами;
  • настройку тактики работы с персонального компьютера через USB либо с клавиату-ры Яуза-КВ;
  • автоматический, дистанционный либо ручной запуск пожаротушения;
  • возможность использования в случае, когда помещение сопредельное с защищае-мым также является взрывоопасным.

  Входные и выходные цепи прибора разделены на 3 группы:

  • Группа 1: используемые только во взрывоопасной зоне;
  • Группа 2: возможно использование либо во взрывоопасной, либо в невзрывоопасной зоне;
  • Группа 3: используемые только в невзрывоопасной зоне.

  Управление прибором осуществляется с помощью кнопок, расположенных на лицевой панели прибора, либо с выносных клавиатур Яуза-КВ, предусмотрена защита от несанкционированного доступа.

  Восстановление режима «АВТОМАТИЧЕСКОГО ПУСКА» пожаротушения осуществ-ляется с лицевой панели прибора, либо с выносных клавиатур Яуза-КВ, а из взрывоопас-ной зоны, при помощи устройства УПС-Ех.

  Яуза-ПУ-Ех ведет протокол событий (4000 событий) с возможностью чтения с вынос-ной клавиатуры Яуза-КВ либо с ПК через USB.

  Питание прибора осуществляется:

  • от сети переменного тока напряжением от 187 до 242В;
  • от внешнего источника постоянного тока от 10 до 30В;
  • от встраиваемых АКБ.

  Яуза-ПУ-Ех обеспечивает функционирование со всеми взрывозащищенными пожар-ными извещателями, производимыми ЗАО «Риэлта», а также другими извещателями и оповещателями, согласованными по электрическим и искробезопасным параметрам.

  Конструкция прибора обеспечивает степень защиты не хуже IP20 по ГОСТ 14254.

  Диапазон рабочих температур от минус 25 до + 55° С.

  Яуза-ПУ-Ех обеспечивает запуск модулей автоматического пожаротушения:

  • Яуза-ТРВ – модуль пожаротушения тонкораспыленной водой;
  • Яуза-ТРВ-1Ex - модуль пожаротушения тонкораспыленной водой;
  • Яуза-12-1Ex(кд) - модуль порошкового пожаротушения.

  С прибором Яуза-ПУ-Ех могут использоваться и другие серийно выпускаемые модули АСПТ подходящие по параметрам.

• Параметр	Значение
  Маркировка взрывозащиты: - прибора управления - ПДП - выходы пуска ОТВ	[Exiа]IIС [Exiа]IIС [Exib]IIС
  Степень защиты оболочкой	IP20
  Диапазон питающих напряжений, В - от сети переменного тока - от внешнего источника постоянного тока - от внутренней АКБ (24А/ч)	~220В 10…30 12
  Максимальный ток, мА, не более - на выходах искробезопасного питания - на выходах оповещения - на выходах искробезопасного оповещения - на выходах пуска ОТВ	100 500 150 600
  Диапазон рабочих температур, °С	-25…+55
  Габаритные размеры (ДхВхТ), мм, не более	40х530х110

• Подробный видео фильм о современном техническом комплексе для защиты промышленных и взрывоопасных объектов ЯУЗА-Ех и приборе приемно-контрольном и управления «ЯУЗА-ПУ-Ех»

  Ниже представлена видеозапись одного из вебинаров, посвященного комплексу Яуза-Ех.

• Наименование	Краткое описание
  Яуза-Пу-Ех	Одно направление пожаротушения, искробезопасные: 4 шлейфа сигнализации, 2 выхода питания (12В, 100 мА), выход пуска (12В, 600 мА). Журнал на 4000 событий, контролируемый выход оповещения (12В, 500 мА), RS-485, Uпит. 220В, АКБ 12А/ч, -25..+55 °С, [Exib]IIB
