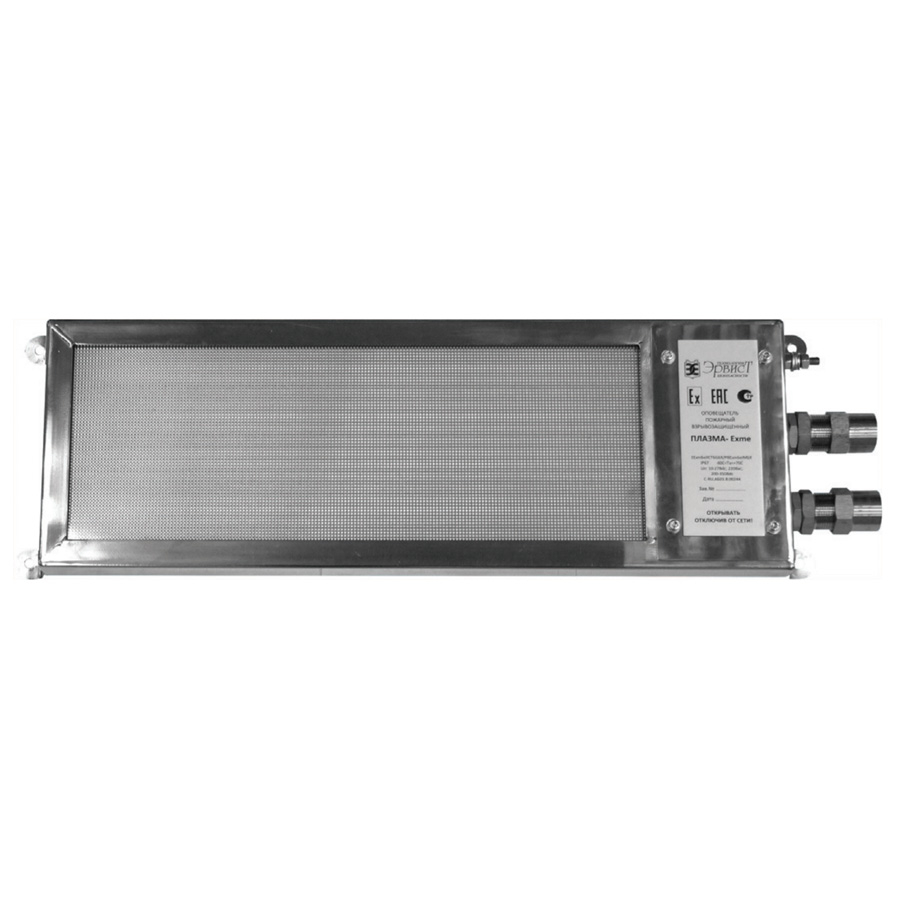

Светильник аварийного освещения взрывозащищенный Плазма-Exme-СА предназначен для обеспечения освещения помещений, путей эвакуации и промышленных зон повышенной опасности в случае пропадания электропитания в основных осветительных сетях во взрывоопасных зонах.
Светильники выпускаются в исполнениях с комбинацией видов взрывозащиты: – РП Ex mb e I Мс Х/ 1Ex mb e IIC T6 Gb X герметизация компаундом “mb” (по ГОСТ Р МЭК 60079-18-2012) и повышенная защита вида “e” (по ГОСТ 31610.7-2012).
-
Светильники могут применяться во взрывоопасных зонах классов 1 и 2 по ГОСТ 31610.10-2012 и в подземных выработках шахт, рудников и их наземных строениях. Знак «Х» в конце маркировки означает: для исключения возникновения разряда статического электричества, протирать оповещатель только влажной тканью, а также не подвергать свето-пропускающую часть механическим воздействиям.
В соответствии с п.6.1.21 ПУЭ (изд.6) «Светильники рабочего освещения и светильники освещения безопасности в производственных и общественных зданиях и на открытых пространствах должны питаться от независимых источников». Для этого светильники подключаются к системе питания аварийного освещения, которая включает в себя источник питания резервированный, с АКБ и линии аварийного питания.
Светильник аварийного освещения Плазма-Exme-СА рассчитан на круглосуточную работу в широком температурном диапазоне, как в помещениях, так и на улице. Конструкция светильника обеспечивает его работоспособность в условиях воздействия атмосферных осадков и агрессивных сред.
Светильник аварийного освещения обеспечивает уровень освещенности в рабочей зоне в соответствие с требованиями СНиП 23-05-95 «Эвакуационное освещение» и СНиП 23-05-95 «Освещение безопасности».
Светильники поставляются с кабельными вводами различных исполнений:
- для открытой прокладки присоединяемого кабеля (индекс в обозначении – К);
- для прокладки присоединяемого кабеля в трубе G1/2 (Т-1/2) или G3/4 (Т-3/4);
- для присоединения бронированного кабеля (Б);
- для присоединения кабеля в металлорукаве РЗЦХ-10мм, 12мм, 15мм или 20мм (КМ10- КМ20).
МОДИФИКАЦИИ
Светильники отличаются исполнением по материалу корпуса:
- пластик (полиамид и поликарбонат) (стандартное исполнение, индекс в обозначении «ПЛ»);
- коррозионностойкая сталь 12Х18Н10Т (индекс в обозначении «Н»).
Оповещатели отличаются исполнением по напряжению питания:
- =12…30В постоянного тока (стандартное исполнение);
- ~220В переменного тока (индекс «220» в обозначении).
-
Параметр Значение Маркировка взрывозащиты РП Ex mb e I Мс Х/ 1Ex mb e IIC T6 Gb X Температура эксплуатации, °С -60…+70 Степень защиты оболочкой IP67 Напряжение питания, В =10…27
~165…220, 50-60ГцТок потребления, мА, не более 700 (=10…27В)
200 (~165…220В)Максимальная различимая освещенность табло, лк, не более 1500 Тип источника света Высокоэффективные светодиоды Мощность источника света номинальная, Вт 3 Размеры надписи, мм, не менее 350х120 Материал корпуса Полиамид и поликарбонат;
Нержавеющая сталь 12Х18Н10ТГабаритные размеры, мм, не более
- пластиковый корпус
- нержавеющая сталь
466х160х50
466х160х41Масса, кг, не более
- пластиковый корпус
- нержавеющая сталь
3,0
4,5 -
Наименование Краткое описание Плазма-Ехm-С(А) Светильник аварийный, Uпит. 10…28В, 300mA, T°окр. среды -55°…+85°С, 2ExmIIT6 X/ РПExmI Х, IP68 -
