ИПТЛ ГРИФ-термокабель извещатель пожарный тепловой линейный

Извещатели пожарные тепловые линейные (ИПТЛ) ИП 104-1 «ГРИФ-термокабель» предназначены для обнаружения возгораний, сопровождающихся выделением тепла на всем протяжении чувствительного элемента извещателя.

ИПТЛ ГРИФ-термокабель соответствует требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и имеет сертификат соответствия.

Функционально ИПТЛ состоит из чувствительного элемента (ЧЭ), элемента оконечного (ЭО) и блока обработки (БО). ЧЭ является компонентом ИПТЛ – каналом обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с блоком обработки. БО осуществляет контроль за состоянием ЧЭ, световую и звуковую индикацию, а также передачу сигналов на внешние устройства. В качестве блоков обработки для работы в составе ИПТЛ ГРИФ-термокабель рекомендованы модули контроля серии МТС (производства компании Плазма-Т) или другие БО, аналогичные по техническим параметрам.

Области применения

Извещатели пожарные тепловые линейные применяют на объектах с большой площадью (размером) помещений, а также на протяженных объектах, например, коллекторах, шахтах, а также в стояках, объектах транспортной инфраструктуры, складах, стадионах, спортивных сооружениях и других объектах, на которых применение тепловых точечных извещателей или извещателей других типов является неэффективным.

Применяются ИПТЛ и на различных промышленных объектах в качестве основного и дополнительного средства обнаружения возгораний, в том числе на объектах со сложными условиями эксплуатации, в покрасочных и сушильных камерах, а также во взрывоопасных зонах и для защиты промышленных установок и оборудования.

Остановимся подробнее на основных областях применения ИПТЛ ГРИФ-термокабель.

Склады стеллажного хранения

Наиболее вероятные причины возникновения пожара на складах:
- проявление теплового эффекта короткого замыкания при нарушении изоляции электрокабелей, электропроводов и других токоведущих элементов электрооборудования и электроосветительных приборов;
- проявление теплового эффекта иных, отличных от короткого замыкания, аварийных режимов работы электросетей, электрооборудования и электроосветительных приборов, сопровождающиеся нагревом поверхностей и иных элементов выше температуры возгорания сгораемых веществ, находящихся в соответствующих помещениях;
- несоблюдение правил пожарной безопасности при проведении пожароопасных работ во время эксплуатации склада;
- неосторожность при обращении с огнем, в том числе при курении в неустановленных для этой цели местах.
ИПТЛ ГРИФ-термокабель широко применяют на складах хранения, в том числе стеллажного. Причины этого в следующем:
- как правило, данные объекты имеют значительную площадь и высоту – это приводит к наличию большого объема воздуха. Дым от горения практически растворяется в нем, что вызывает трудности при его обнаружении для точечных и линейных дымовых извещателей;
- наличие большого количества ворот и дверей и их интенсивное использование, а также наличие мощной приточно-вытяжной вентиляции приводят к усиленной циркуляции воздушных потоков, что способствует, с одной стороны, ускоренному развитию пожара, с другой стороны затрудняет его раннее обнаружение пожарными дымовыми извещателями;
- многоуровневые стеллажи и их большая высота (во многих случаях свыше 12 м) способствуют расслоению воздушных и дымовых потоков. Такие потоки движутся вверх под воздействием тепловой энергии пожара – это замедляет раннее обнаружение и локализацию пожара;
- многоуровневые склады, а также стеллажное хранение являются благоприятным фактором для возникновения скрытых тлеющих пожаров, которые трудно своевременно обнаружить и локализовать.
ИПТЛ ГРИФ-термокабель отлично подходят для защиты ключевых зон риска. ЧЭ – прочный и идеально подходит для локального контроля на стеллажных объектах хранения, что позволяет разместить его в непосредственной близости к пожарной нагрузке и быстро обнаружить избыточное тепло.

Преимуществами ЧЭ ИПТЛ ГРИФ-термокабель также является их большая протяженность, а также то, что они предотвращают ложные тревоги и не подвержены помехам, вызванным электрическими полями или оптическими эффектами. В то же время ИПТЛ не обеспечат сверхраннее обнаружение пожара, так как ЧЭ требует высокого уровня нагрева для активации.

На больших складах и объектах хранения наиболее эффективными, в том числе экономически, являются комбинированные системы противопожарной защиты, включающие системы раннего обнаружения по объему помещения в сочетании с локализацией пожара по теплу. Такие решения позволяют не только в кратчайшие сроки обнаружить и локализовать пожар, но и минимизировать ущерб от последствий тушения возгораний.

Протяженные линейные объекты

Применение ИПТЛ ГРИФ-термокабель для организации системы пожарной сигнализации является широко используемым решением при защите кабельных лотков, тоннелей, шахт, коллекторов, стояков, объектов транспортной инфраструктуры, а также труднодоступных технологических пространств, где основным фактором возникновения пожара является повышение температуры и где применение извещателей пожарных тепловых точечных является неэффективным из-за протяженности объектов и сложности обслуживания.

Основной задачей функционирования ЧЭ ИПТЛ ГРИФ-термокабель на таких объектах является их долговременная бесперебойная работа по принципу «установил и забыл».

Преимуществом в использовании ИПТЛ на линейных объектах является возможность прокладки ЧЭ в непосредственной близости или на минимальном расстоянии от потенциального источника пожарной опасности. Это существенно сокращает время обнаружения пожара.

Кроме того, ЧЭ ИПТЛ, в отличие от других типов пожарных извещателей, может быть размещен непосредственно в среде, содержащей агрессивные вещества (щелочи, кислоты, аэрозоли) или вещества во взрывоопасных концентрациях (пыли, газы, аэрозоли). При этом БО будет находиться в другом месте или помещении, достаточно далеко (до трех километров) от объекта.

Промышленные объекты

Используются ИПТЛ ГРИФ-термокабель и на различных промышленных объектах в качестве основного и дополнительного средства обнаружения возгораний, в том числе на объектах со сложными условиями эксплуатации, а также во взрывоопасных зонах и для защиты промышленных установок и оборудования.

В качестве примера такого применения можно рассмотреть защиту оборудования нефтеперерабатывающей и нефтехимической промышленности, а именно сферических резервуаров хранения, резервуаров с плавающей крышей, вертикальных резервуаров.

Почему эффективно применять ИПТЛ ГРИФ-термокабель на данных промышленных объектах:
- экономически выгодно в монтаже и в обслуживании. Один ИПТЛ ГРИФ-термокабель может защитить один резервуар от пожара, а два разнотемпературных ИПТЛ ГРИФ-термокабель позволят обеспечить контроль уровней «Внимание» и «Пожар»;
- контроль всей криволинейной поверхности с возможностью обнаружения локального нагрева в любой точке;
- ЧЭ ИПТЛ ГРИФ-термокабель защищен от воздействия агрессивных веществ, содержащихся в резервуарах и в атмосфере вокруг них, в том числе от соляного тумана при работе в прибрежных морских зонах;
- ЧЭ ИПТЛ ГРИФ-термокабель предназначен для уличного применения в широком диапазоне температур и при воздействии осадков;
- ЧЭ ИПТЛ ГРИФ-термокабель в исполнении EX является особовзрывобезопасным электрооборудованием и разрешен к применению во взрывоопасных зонах класса 0, а в сочетании с фторполимерной химически стойкой оболочкой и оплёткой из нержавеющей стали он практически незаменим для защиты промышленных установок в нефтехимической промышленности.
ПРИНЦИП ДЕЙСТВИЯ

Чувствительный элемент ИПТЛ ГРИФ-термокабель состоит из двух стальных проводников, заключенных в оболочку из специального термочувствительного полимера, рассчитанного на определенную температуру плавления.

Проводники перевиты между собой для создания механического напряжения между ними, а также покрыты соответствующей внешней оболочкой для обеспечения функционирования ЧЭ в заданных условиях среды. При достижении пороговой температуры происходит быстрое расплавление термочувствительного полимера и замыкание стальных проводников. Для обеспечения гарантированного электрического замыкания на стальные проводники дополнительно нанесен слой меди и олова.

Блок обработки (например, серии МТС) обеспечивает контроль состояния ЧЭ и осуществляет индикацию его состояний: НОРМА, НЕИСПРАВНОСТЬ, ПОЖАР, а также передает соответствующие сигналы на устройства верхнего уровня, если это необходимо.

Внешние оболочки ЧЭ ИПТЛ ГРИФ-термокабель выполнены из различных материалов для применения в различных условиях эксплуатации и на разных объектах.

В зависимости от температуры срабатывания ЧЭ ИПТЛ ГРИФ-термокабель делятся на шесть температурных классов в соответствии с ГОСТ 34698-2020.

Модель ЧЭ	Температура срабатывания	Класс извещателя по ГОСТ
ИП 104-1-A2 (57 °C)	54…70°C	A2
ИП 104-1-A3 (68 °C)	64…76°C	A3
ИП 104-1-C (88 °C)	84…100°C	C
ИП 104-1-D (105 °C)	99…115°C	D
ИП 104-1-F (138 °C)	129…145°C	F
ИП 104-1-H (180 °C)	174…190°C	H

В зависимости от исполнения внешней оболочки ЧЭ ИПТЛ ГРИФ-термокабель выпускается в четырёх модификациях:

PVC – внешняя оболочка из поливинилхлорида (ПВХ). ЧЭ работает стабильно в местах, защищенных от влияния осадков и ультрафиолета, в том числе в помещениях. Внешние оболочки ЧЭ этого типа имеют цветовую маркировку в зависимости от температуры срабатывания, а именно:

ТR – внешняя оболочка из ПВХ (для температурных классов А2, А3, С, D) или фторполимера (класс Н). ЧЭ извещателей этого типа предназначены для применения на уличных установках, а также в условиях сурового климата (температура окружающей среды до -55°С). Данный тип ЧЭ также устойчив к ультрафиолетовому излучению.

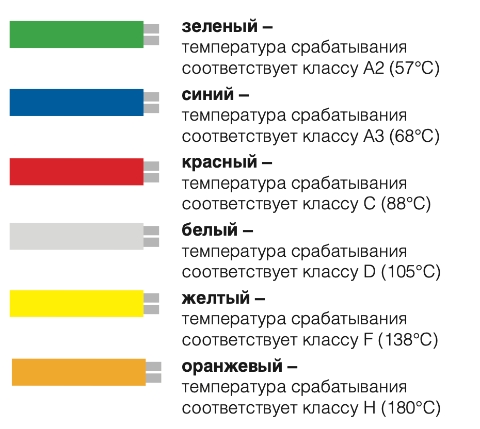

Внешние оболочки ЧЭ этого типа имеют цветовую маркировку в зависимости от температуры срабатывания, а именно:

CR – внешняя оболочка из фторполимера. ЧЭ извещателей этого типа предназначены для применения на объектах с присутствием химических веществ (см. Таблицу 2 на стр. 8), а также для применения в условиях агрессивных сред, в том числе соляного тумана. Цвета наружных оболочек:

EX – взрывозащищенное исполнение. Имеет внешнюю оболочку из антистатического ПВХ или фторполимера в зависимости от условий эксплуатации и, поверх нее, – защитный металлический сетчатый экран (оплётку) для применения во взрывоопасных зонах и на объектах с высокими электромагнитными помехами. Для обеспечения защиты оплётку ЧЭ необходимо заземлять.

Цвета внешних оболочек соответствуют цветовой маркировке модификаций PVC, CR и TR в зависимости от температуры срабатывания.

Для моделей PVC-EX, CR-EX и TR-EX:

Оплетка для моделей PVC-EX и TR-EX изготовлена из оцинкованной стали или лужёной меди, а для модели CR-EX – из нержавеющей стали.

Примеры записи при заказе

ИП 104-1-A3-PVC-«ГРИФ-термокабель» – извещатель пожарный тепловой линейный, температура срабатывания 64–76°С, оболочка из ПВХ для внутренней и наружной прокладки.

ИП 104-1-C-TR-«ГРИФ-термокабель» – извещатель пожарный тепловой линейный, температура срабатывания 84–100°С, оболочка из ПВХ для внутренней и наружной прокладки в суровых климатических условиях, устойчивый к ультрафиолету.

ИП 104-1-D-CR-«ГРИФ-термокабель» – извещатель пожарный тепловой линейный, температура срабатывания 99–115°С, оболочка химически стойкая из фторполимера (см. Таблицу 2).

ИП 104-1-F-CR-EX-«ГРИФ-термокабель» – извещатель пожарный тепловой линейный, температура срабатывания 129–145°С, оболочка химически стойкая из фторполимера и оплёткой из нержавеющей стали для применения во взрывоопасных зонах с агрессивными средами.

Особенности монтажа чувствительного элемента ИПТЛ «ГРИФ-термокабель»

Монтаж чувствительного элемента (ЧЭ) извещателя пожарного теплового линейного ИП 104-1 «ГРИФ-термокабель» не требует применения специальных крепежных элементов. В качестве крепежа могут быть использованы стандартные элементы крепления, применяемые для монтажа слаботочных или силовых кабелей, например: хомуты, скобы, держатели, зажимы и т. п. При этом не следует жестко фиксировать и пережимать ЧЭ в месте крепления, так как в этом случае может быть поврежден термочувствительный слой ЧЭ и может произойти замыкание стальных проводников ЧЭ.

Запрещается перегибать ЧЭ больше установленного паспортными данными радиуса изгиба. Допустимый радиус изгиба ЧЭ ИПТЛ «ГРИФ-термокабель» для всех типов и модификаций составляет 100 мм. Также в процессе монтажа или хранения запрещается подвергать ЧЭ механическим воздействиям: наступать, бить молотком и другими предметами и т. п.

Чувствительный элемент ИПТЛ «ГРИФ-термокабель» не следует прокладывать вблизи нагревательных устройств, батарей отопления, горячих труб и предметов и т. п. Эти же требования относятся и к хранению ЧЭ.

Несмотря на высокую прочность стальных проводников ЧЭ ИПТЛ «ГРИФ-термокабель», его не следует использовать в качестве самонесущего элемента при подвесе. Подвес ЧЭ ИПТЛ «ГРИФ-термокабель» следует осуществлять с использованием металлического троса. При креплении ЧЭ к тросу не следует его жестко фиксировать, обеспечивая небольшой люфт в месте крепления, а также небольшой провис по всей длине.

ЧЭ ИПТЛ «ГРИФ-термокабель» можно прокладывать по потолку, стенам и т. д., его также можно прокладывать непосредственно на поверхности контролируемой пожарной нагрузки: кабельные каналы, лотки, стеллажи, электротехническое и другое оборудование и т. п.

ЧЭ ИПТЛ «ГРИФ-термокабель» выпускается на катушках длиной 500 метров. Это оптимальная длина, и ее достаточно для монтажа большинства объектов одним целым участком. В случае прокладки на объекте ЧЭ большей длины он наращивается до необходимой длины с помощью стандартных клеммных соединителей, разъемов и коммутационных коробок. Потери сигнала при этом не происходит.

При прокладке ЧЭ допускается его соединение отрезками любой длины, удобной для монтажа. Соединение должно быть жестким. В качестве способов соединения ЧЭ запрещается его сваривать или склеивать.

В случае прокладки ЧЭ в уличных условиях для его соединения следует подбирать коммутационные изделия с соответствующими параметрами УХЛ и IP.

В случае применения ЧЭ во взрывоопасных зонах коммутационные коробки должны быть во взрывозащищенном исполнении согласно классу взрывоопасной зоны, категории взрывоопасной смеси и т. п. Внешний металлический сетчатый экран ЧЭ должен быть заземлен с обоих концов.

Способы монтажа ЧЭ ИПТЛ «ГРИФ-термокабель» подробно описаны в руководстве по монтажу и эксплуатации.

Таблица 1. Технические характеристики ЧЭ ИП 104-1 «ГРИФ-термокабель».

Параметр	ИПТЛ-A2 (57°C)	ИПТЛ-A3 (68°C)	ИПТЛ-C (88°C)	ИПТЛ-D (105°C)	ИПТЛ-F (138°C)	ИПТЛ-H (180°C)
Температура срабатывания, °C	54–70	64–76	84–100	99–115	129–145	174–190
Температура хранения, °C, не более	45	45	45	70	70	105
Максимальное время срабатывания, с	10	10	10	15	20	20
Диаметр ЧЭ без/в оплётке, мм	4.5/6.0	4.5/6.0	4.5/6.0	4.5/6.0	4.5/6.0	4.5/6.0
Допустимый радиус изгиба, мм	100	100	100	100	100	100
Материал токопроводящей жилы	сталь покрытая медью и оловом
Диаметр жилы, мм	0.92	0.92	0.92	0.92	0.92	0.92
Сопротивление жилы, Ом/м, (при t=26°C)	0.64±0.06	0.64±0.06	0.64±0.06	0.64±0.06	0.64±0.06	0.64±0.06
Распределенная емкость пФ/м (при t=25°C)	65	65	65	85	85	85
Распределенная индуктивность, мкГн/м, (при t=25°C)	7.6	7.6	7.6	7.6	7.6	7.6
Сопротивление изоляции между жилами, МОм, (при U=0,5кВ)	1000	1000	1000	1000	1000	1000
Сопротивление между жилами и внешней оболочкой, МОм, (при U=2кВ)	1000	1000	1000	1000	1000	1000
Максимальное напряжение, В	110	110	110	110	110	110
Температура эксплуатации, °C: PVC, PVC-EX, CR, CR-EX TR, TR-EX	-40…+45 -55…+45	-40…+45 -55…+45	-40…+60 -55…+60	-40…+75 -55…+75	-40…+110 -55…+110	-40…+150 -55…+150
Степень защиты оболочкой	IP66	IP66	IP66	IP66	IP66	IP66

На объектах с возможным присутствием различных агрессивных веществ и сред рекомендуется применять ИПТЛ ГРИФ-термокабель с чувствительным элементом из фторполимера, который имеет устойчивость к большому количеству различных химических веществ, – см. Таблицу 2. ЧЭ химически стойкий для взрывоопасных зон защищен дополнительно оплёткой из нержавеющей стали.

Устойчивый к агрессивным средам ИПТЛ ГРИФ-термокабель имеет маркировку:

СR – химически стойкий и CR-EХ – химически стойкий для взрывоопасных зон.

Таблица 2. Химическая стойкость к различным веществам ИПТЛ-CR-ГРИФ-термокабель.

Наименование	Формула	Концентрация	Макс. t°C
Кислоты
Уксусная	C₂H₄O₂	100%	140
Акриловая	C₃H₄O₂	100%	100
Хромовая	H₂CrO₄	30%	100
Бутилакрилатная	C₇H₁₁O₂	100%	50
Монохлоруксусная	CH₂ClCOOH	50%	100
Соляная	HCl	37%	150
Плавиковая	HF	50%	150
Метансульфоновая	CH₄O₃S	50%	66
Пропионовая	C₃H₆O₂	100%	50
Масляная	C₄H₈O₂	100%	50
Азотная	HNO₃	65%	66
Серная	H₂SO₄	98%	23
Ортофосфорная	H₃PO₄	85%	150
Основы
Раствор аммиака	NH₃ · H₂O	30%	140
Пероксид водорода	H₂O₂	60%	30
Гидроксид лития	LiOH	100%	100
Гидроксид калия	KOH	50%	121
Едкий натр	NaOH	50%	132
Карбонат натрия	Na₂CO₃	53.2%	140
Карбонат калия	K₂CO₃	53.2%	100
Гипохлорит натрия	NaClO	5%	121
Гидрокарбонаты
Бензол	C₆H₆	100%	66
Толуол	C₇H₈	100%	20
Этилбензол	C₈H₁₀	100%	50
Гексан	C₆H₁₄	100%	150
Спирты
Метиловый	CH₃OH	100%	50
Этиловый	C₂H₅OH	100%	140
Пропиловый	C₃H₇OH	100%	50
Бутиловый	C₄H₉OH	100%	121
Эфиры
Диэтиловый эфир	C₄H₁₀O	100%	50
Фенил метил эфир	C₄H₁₀O	100%	50
Автожидкости
Сырая нефть		100%	150
Смазочное масло		100%	150
Бензин		100%	150
Дизтопливо		100%	150
Минеральное масло		100%	150
Прочие
Ацетон	C₃H₆O	100%	140
Ацетофенон	C₈H₈O	100%	75
Крезол	C₇H₈O	100%	100
Дихлорбензол	C₆H₄Cl₂	100%	50
Дихлорэтилен	C₂H₂Cl₂	100%	50
Раствор метанола	CH₂O	37%	80
Этилацетат	C₄H₈O₂	100%	50
Тетрагидрофуран	C₄H₈O	100%	50
Диметил фонамид	C₃H₇NO	100%	50
Диметилсульфоксид	C₂H₆OS	100%	100
Анилин	C₆H₇N	100%	100

ИПТЛ ГРИФ-термокабель применение во взрывоопасных зонах

Для применения во взрывоопасных зонах и помещениях промышленных предприятий и производств используется специальная модификация ИПТЛ ГРИФ-термокабель – EX. Аббревиатура EX (Explosion proof) в маркировке данной модификации ИПТЛ ГРИФ-термокабель означает взрывозащищенное исполнение. Внешняя оболочка ЧЭ во взрывозащищенном исполнении выполнена с применением специальных антистатических полимеров, не накапливающих поверхностные заряды, а дополнительная сетчатая металлическая оплётка обеспечивает дополнительную внешнюю механическую защиту и защиту от электростатического электричества и электромагнитных наводок извне.

ИПТЛ ГРИФ-термокабель модификации EX соответствует требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011) и сертифицирован для применения во взрывоопасных зонах классов 0, 1 или 2 по ГОСТ IEC 60079-10-1-2011 категорий взрывоопасных смесей ПА, ПВ и ПС по ГОСТ Р МЭК 60079-20-1-2011, а также подземных выработках угольных шахт и рудников, в том числе опасных по газу (метану) и (или) угольной пыли, и их наземных сооружениях согласно маркировке взрывозащиты электрооборудования, ГОСТ IEC 60079-14-2011 и другим нормативным документам, регламентирующим применение электрооборудования в потенциально взрывоопасных средах.

Маркировка взрывозащиты ЧЭ ИПТЛ ГРИФ-термокабель 0Ex ia IIC T6 Ga X / РО Ex ia I Ma X.

Взрывозащищенное исполнение ЧЭ ИПТЛ ГРИФ-термокабель, в зависимости от условий эксплуатации, имеет внешнюю оболочку из антистатического ПВХ или фторполимера. Поверх внешней оболочки надет защитный металлический сетчатый экран (оплётка) для применения во взрывоопасных зонах и на объектах с высокими электромагнитными помехами. Для обеспечения защиты оплётку ЧЭ необходимо заземлять с обоих концов.

Цвета внешних оболочек соответствуют цветовой маркировке модификаций PVC, TR и CR ЧЭ ИПТЛ ГРИФ-термокабель в зависимости от температуры срабатывания.

Оплётка для моделей PVC-EX и TR-EX изготовлена из оцинкованной стали, а для модели CR-EX – из нержавеющей стали.

Для обеспечения взрывозащиты ИПТЛ ГРИФ-термокабель необходимо использовать специальный барьер искрозащиты извещателя типа ШСБ-ТК (производства компании ЭТРА-Спецавтоматика), который устанавливается между ЧЭ и БО и обеспечивает параметры искрозащиты извещателя. Барьер искрозащиты ШСБ-ТК является связанным взрывозащищенным электрооборудованием и должен быть установлен за пределами взрывоопасной зоны вместе с БО.

Структурная схема подключения ЧЭ ИПТЛ ГРИФ-термокабель модификации EX через барьер искрозащиты ШСБ-ТК к модулю контроля МТС-1/2/3 приведена на Рисунке 2.

ШСБ-ТК – барьер искрозащиты ЧЭ ИПТЛ ГРИФ-термокабель

Барьер искрозащиты ШСБ-ТК специально разрабатывался и предназначен для создания искробезопасного канала обнаружения пожарной сигнализации в ИПТЛ ГРИФ-термокабель или в других типах ИПТЛ, сходных по техническим параметрам с ИПТЛ ГРИФ-термокабель.

Барьеры искрозащиты относятся к связанному оборудованию, имеют маркировку взрывозащиты [Exia] по ГОСТ 31610.0 и устанавливаются за пределами взрывоопасной зоны. ЧЭ ИПТЛ ГРИФ-термокабель при этом прокладывается непосредственно во взрывоопасной зоне.

Барьеры ШСБ-ТК предназначены для работы в шлейфах интерфейсных модулей контроля термокабелей серии МТС-1/2/3 или аналогичных по характеристикам БО ИПТЛ.

Рисунок 2. Схема подключения ИПТЛ ГРИФ-термокабель к модулю контроля термокабеля МТС-1/2/3 с использованием барьера искрозащиты ШСБ-ТК.

Подробнее о ШСБ-ТК.

МТС-1/2/3 модуль интерфейсный пороговый для контроля состояния ИПТЛ ГРИФ-термокабель

Модули интерфейсные пороговые серии МТС-1/2/3 предназначены для контроля состояния ЧЭ извещателей пожарных тепловых линейных серии ИПТЛ ГРИФ-термокабель и выдачи сигналов об их состоянии во внешние цепи.

Принцип работы прибора основан на измерении сопротивления цепи, подключенной к измерительному тракту прибора. В зависимости от величины сопротивления подключенной цепи прибор будет индицировать то или иное состояние: «Сработка», «Норма», «Обрыв». Состояние «Неисправность шлейфа» также формируется в случае, если после включения шлейф не попал в диапазон «Норма». Состояние «Сработка» сбрасывается только при отключении питания прибора.

Модификации
- МТС-1 – на один канал обнаружения;
- МТС-2 – на два канала обнаружения;
- МТС-3 – на три канала обнаружения.
Рисунок 3. Структурная схема работы ИПТЛ ГРИФ-термокабель с модулем контроля серии МТС-1/2/3.

Подробнее о МТС-1/2/3.

МТС-D модуль интерфейсный аналоговый для контроля состояния ИПТЛ ГРИФ-термокабель

Модули интерфейсные аналоговые серии МТС-D предназначены для контроля состояния ЧЭ извещателей пожарных тепловых линейных серии ИПТЛ ГРИФ-термокабель, выдачи сигналов об их состоянии во внешние цепи и определения точки возгорания.

Модуль МТС-D состоит из Центрального блока, обеспечивающего обработку, измерение и отображение информации о состоянии ЧЭ, и выносных Модулей преобразователя, к которым непосредственно подключается ЧЭ. Такое построение, а также используемые алгоритмы обработки не только упрощают процесс установки и пусконаладки, но еще и обеспечивают очень высокую точность определения расстояния до места сработки ЧЭ.

Центральный блок модуля МТС-D поддерживает работу до трех Модулей преобразователя, что позволяет расширить количество опрашиваемых каналов обнаружения простой установкой дополнительных Модулей преобразователя уже в процессе эксплуатации без лишних затрат.

Модули преобразователя обеспечивают собственно подключение ЧЭ и рассчитаны на установку в необслуживаемых помещениях. Модули подключаются к Центральному блоку по интерфейсу МТС с протяженностью линии до 4000 м без какого-либо программирования.

Уникальная система компенсации температурного дрейфа сопротивления ЧЭ позволяет обеспечить существенно более высокую точность определения места возгорания по сравнению со всеми отечественными и иностранными аналогами и при этом упрощает процесс настройки, поскольку производить измерение сопротивления подводящих проводов до ЧЭ и программировать данные параметры не требуется.

Рисунок 4. Структурная схема работы ИПТЛ ГРИФ-термокабель с модулем контроля серии МТС-D.

Подробнее о МТС-D.
